电抗器

 直流电抗器

直流电路中能减少电流脉动，当电感量达到一定量时能保证电流连续不断流，改善电容滤波造成的输入电流波形畸变，减少和防止因冲击电池造成整流桥损坏和电容过热，提高功率因数，降低直流母线交流脉冲，限制电网电压的瞬变。

产品特点

▶铁芯材料采用高磁通低损耗的硅钢片，确保电抗器具有较高的品质因数和较低的温升，稳定的电感线性度，达到更好的滤波效果。

▶线圈采用H级或C级漆包线绕制，排列紧密均匀，外表不包绝缘层，具有非常好的美感和较好的散热性能。

▶芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在电抗器长期运行下而不发生变化。每段芯柱之间都使用强力粘贴胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，且使机械强度更高。

▶电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化工艺流程，采用H级浸渍漆，确保电抗器不但绝缘性能好，而且机械强度高，具有较高的耐热等级和冷热冲击而不开裂。

▶外露结构件均采取了防腐蚀处理，引出端子采用镀锡铜端子。

▶环氧真空浸渍下线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。

▶干式电抗器比传统油浸式电抗器、空心电抗器的体积要小，具有重量轻、占空间小、结构简单、安装方便等特点。

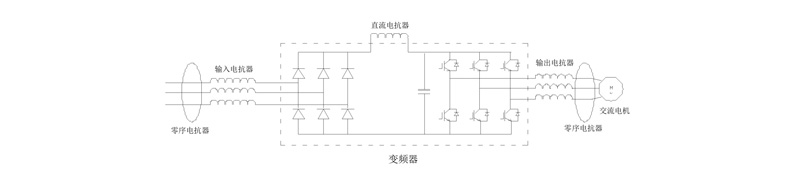

产品原理图

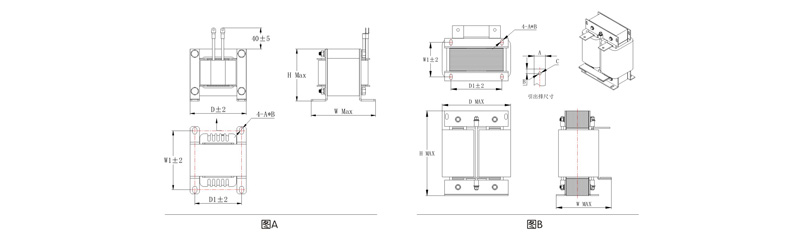

产品尺寸图

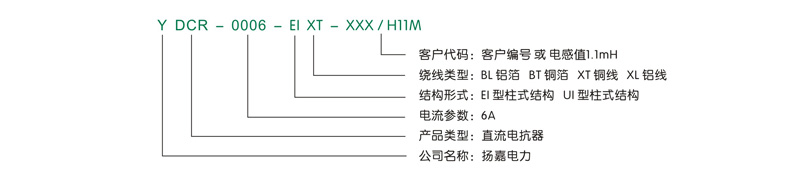

型号说明

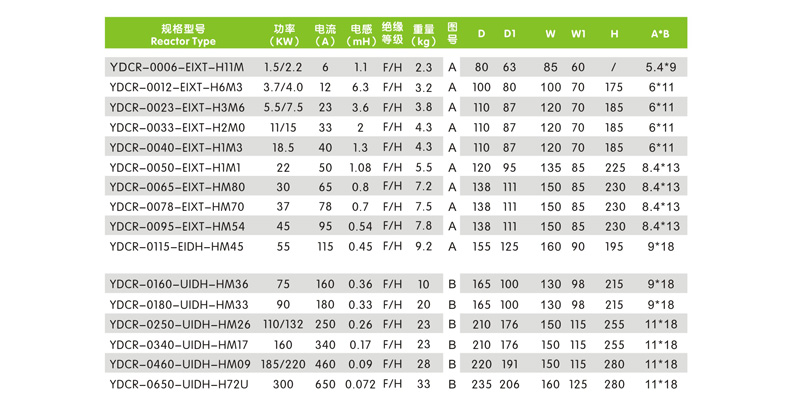

产品选型表

1）以上参数仅供参考，选型时请咨询我司业务人员；

2）以上型号为我司标准品，其他规格可根据客户要求定制；

3）绝缘等级F/H级，根据客户要求定制。

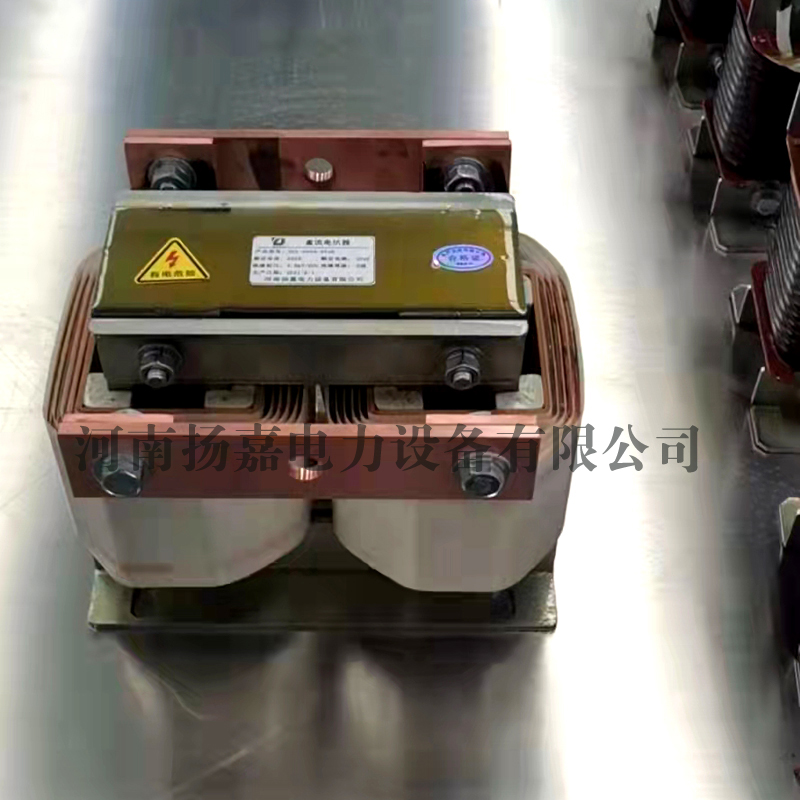

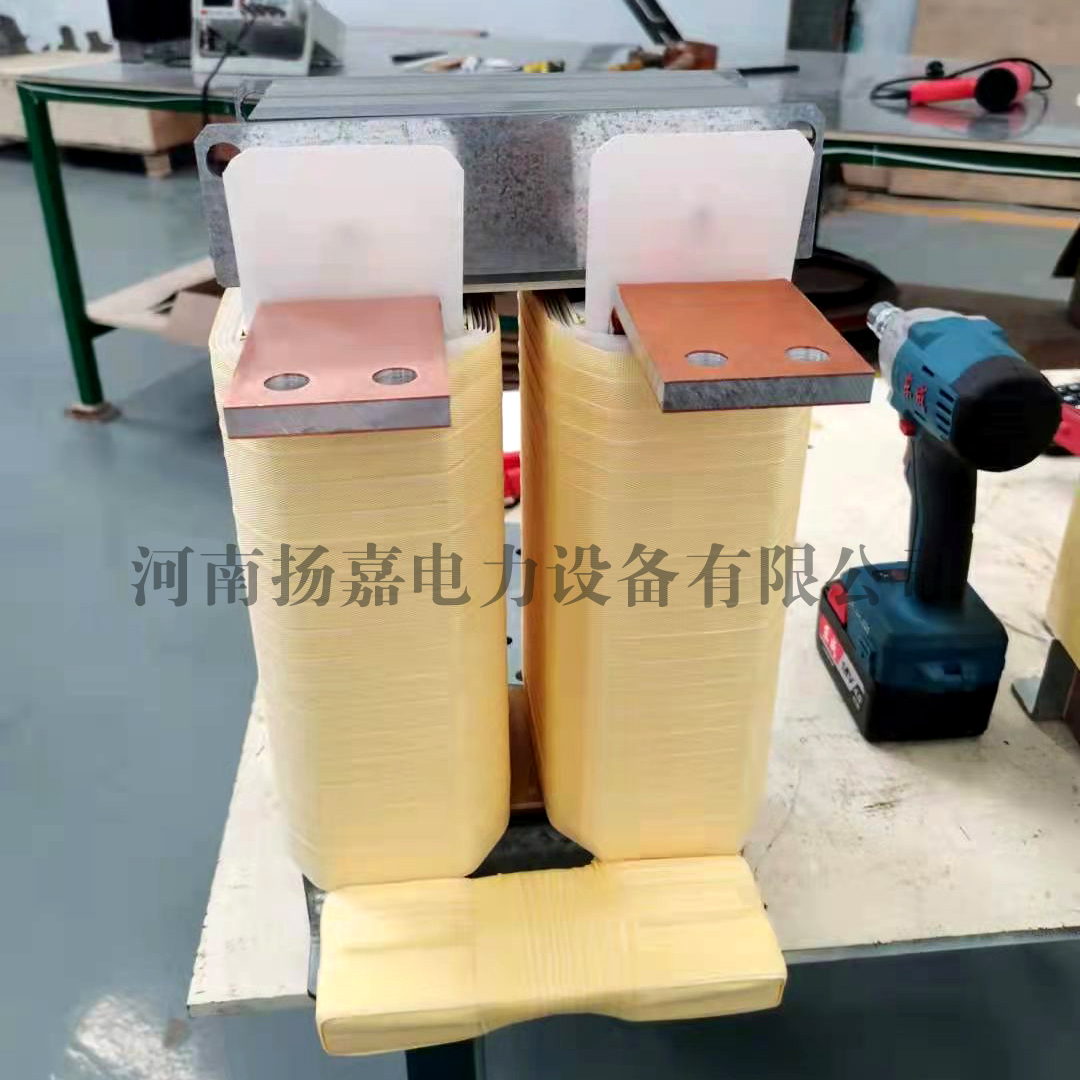

产品图
